潛水型電磁流量計

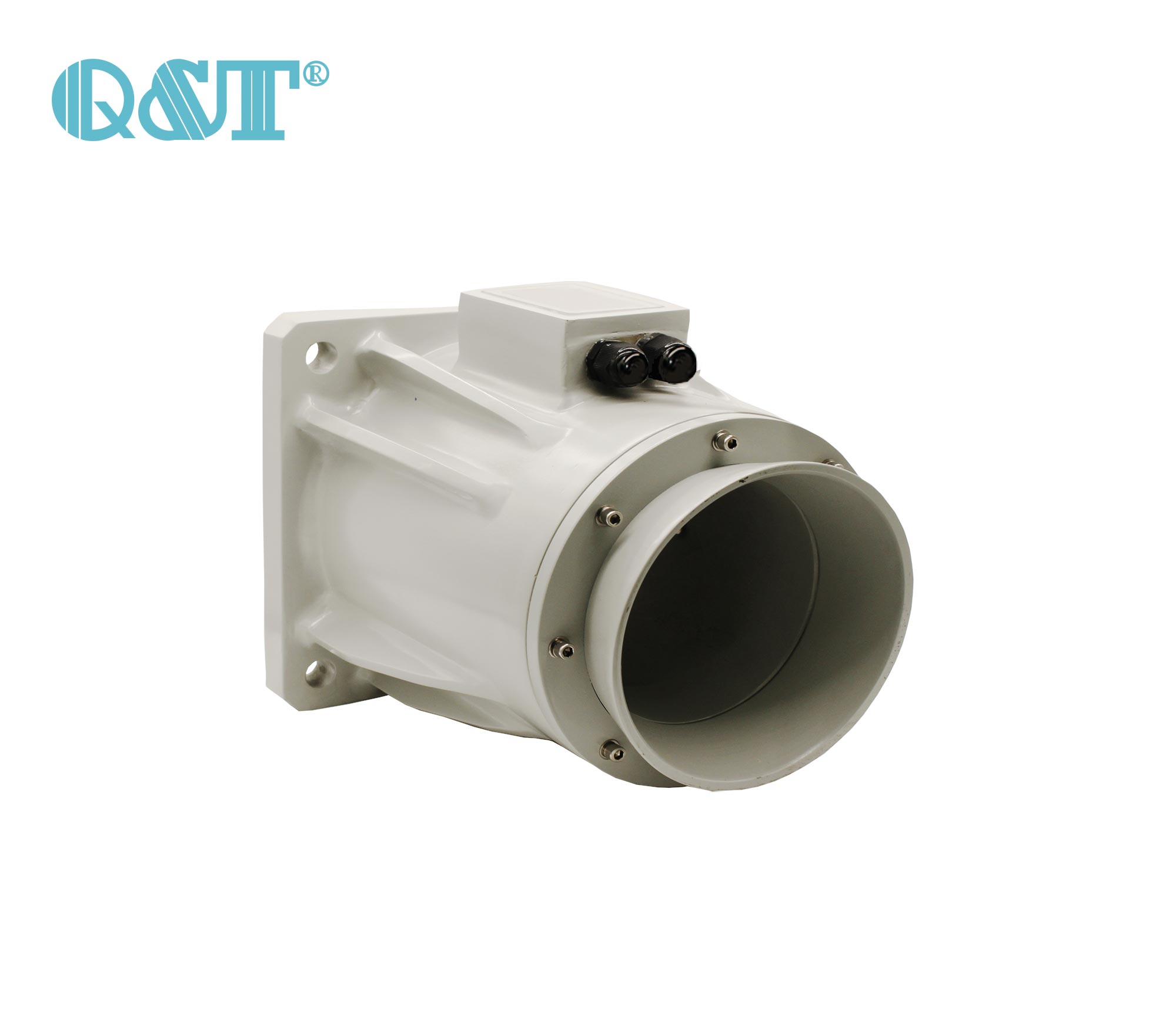

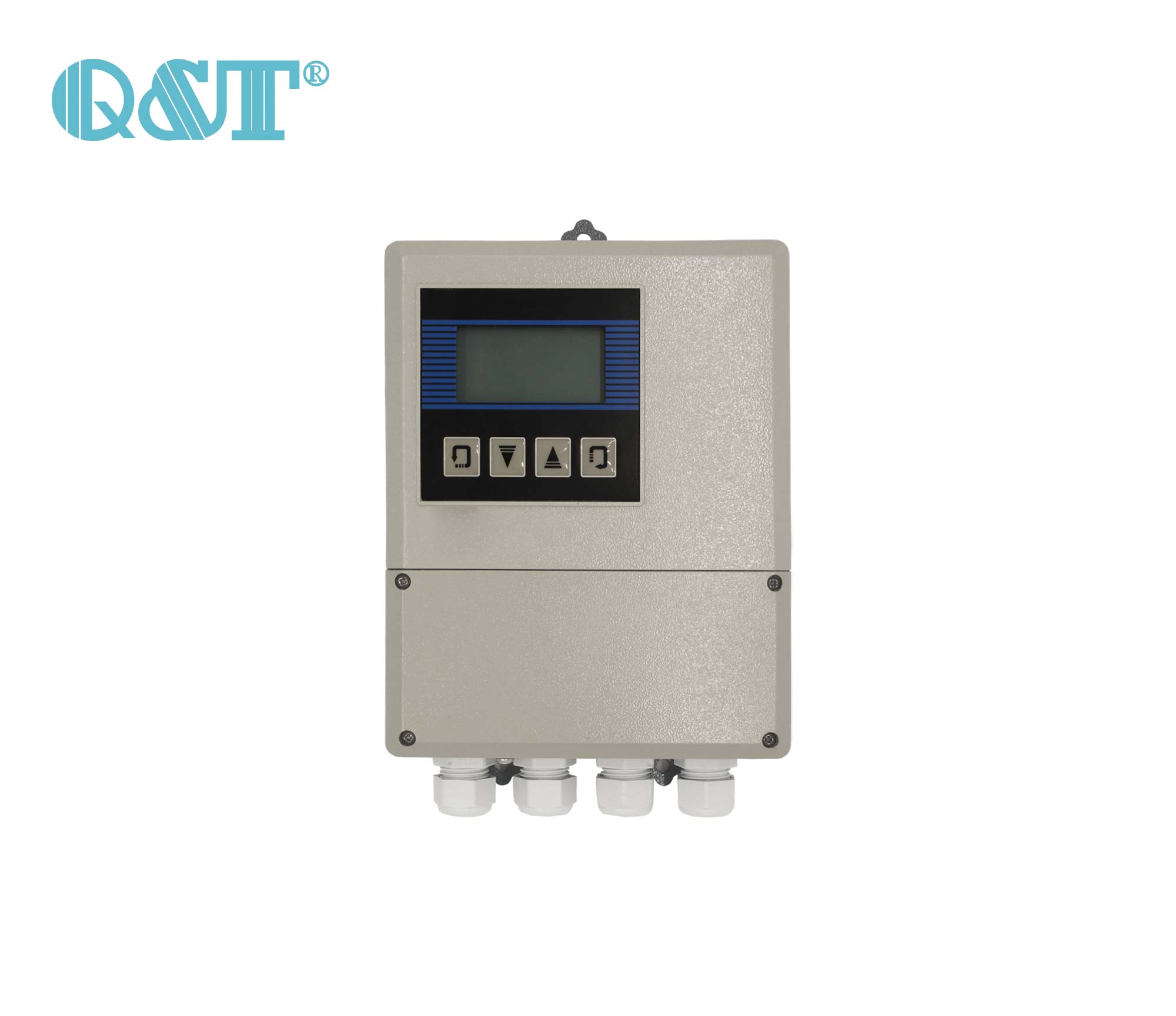

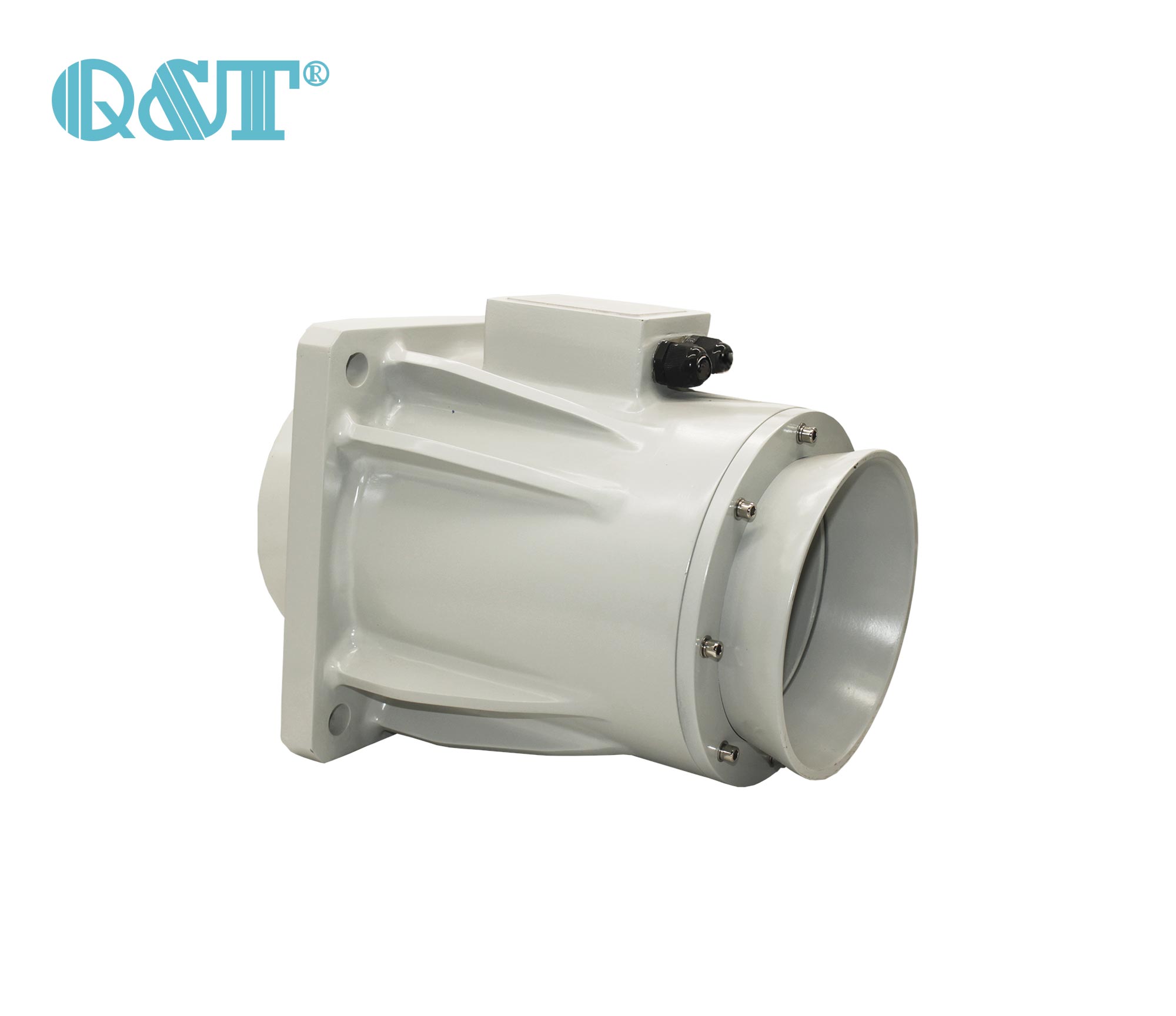

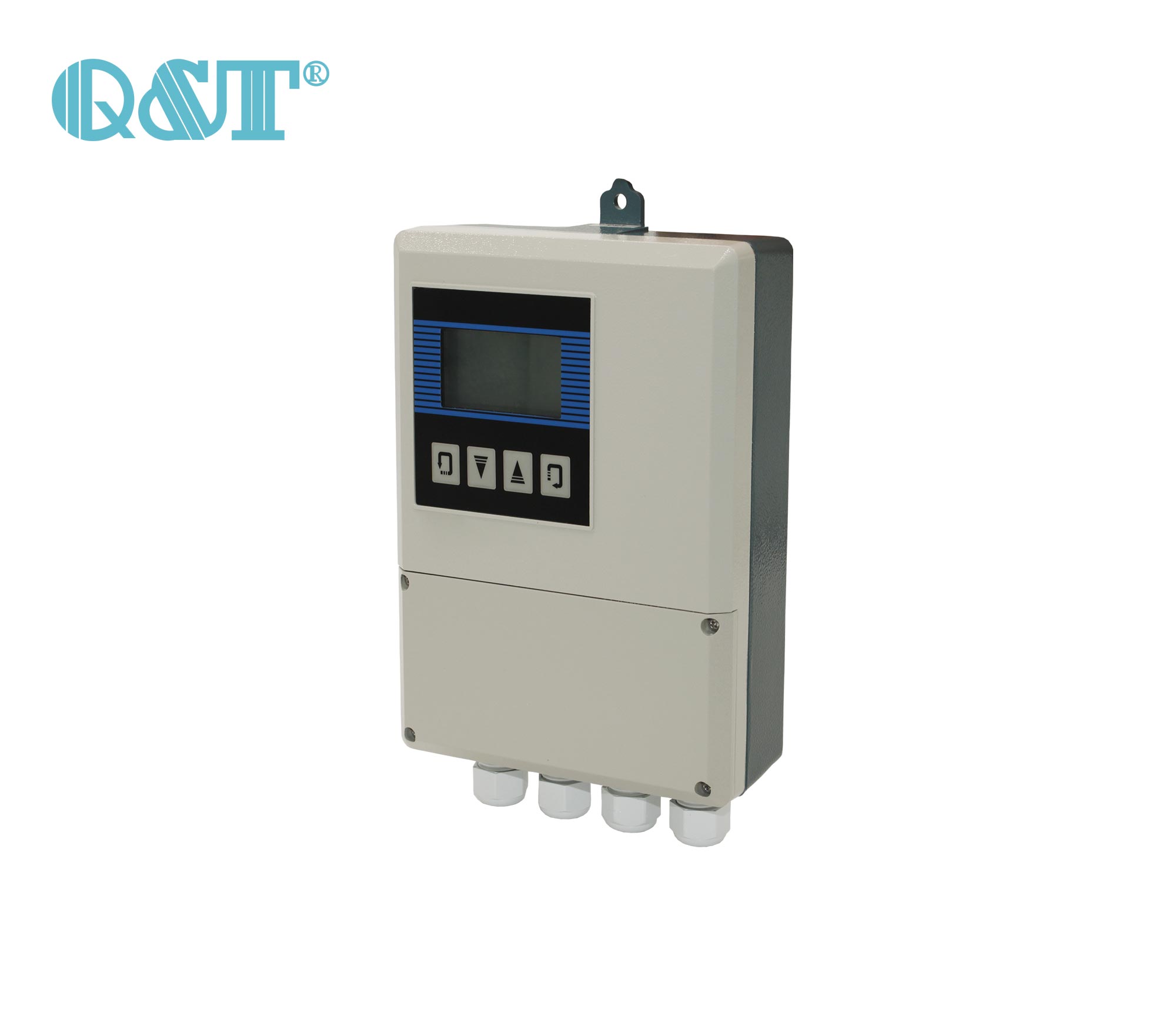

CQTLD/Q型潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成，用于連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。
全塑結構密封可靠，無活動部件，無阻力件，耐腐蝕，結構簡單，工作可靠。
測量精度不受被測介質溫度、壓力、粘度、密度 (包括液固比）等物理參數變化的影響，只要被測介質電導率大于20μS/cm，儀表測量不受電導率變化的影響。
參勵磁方式為先進的低頻方波恒流勵磁，因而抗干擾能力強，工作可靠，性能穩定。并且轉換器與傳感器具有互換性。
適用于測量液固兩相介質，如帶有懸浮物、固體顆粒、纖維等或粘性較大的導電性的漿液，也可以用來測量泥漿、污水、紙漿、礦漿、化學纖維漿等介質的流量。
適用于明渠、暗渠、河道測量。適用于圓形、矩形、梯形和其它形狀的渠道。測量不受河水上漲，潮汐，下游水位等變化的影響。
對上下游直渠段要求低，安裝要求低，能在原有渠道上稍加改造即可。施工周期短，安裝施工費用低。
采用仿真傳感器（分流模型）可擴大流量測量范圍。

?

?：18223340054? 在線溝通

分享到:

產品簡介

工作原理

技術參數

產品優點

產品簡介

工作原理

將CQTLD/Q型潛水電磁流量傳感器裝在帶孔的閘板上，置于渠道中，使液體全部經過傳感器流出，測量傳感器內的流量即為渠道的流量。
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
　　E=KBVD
　　式中：
　　E－感應電勢；
　　K－與磁場分布及軸向長度有關的系數；
　　B－磁感應強度；
　　V－導電液體平均流速；
　　D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

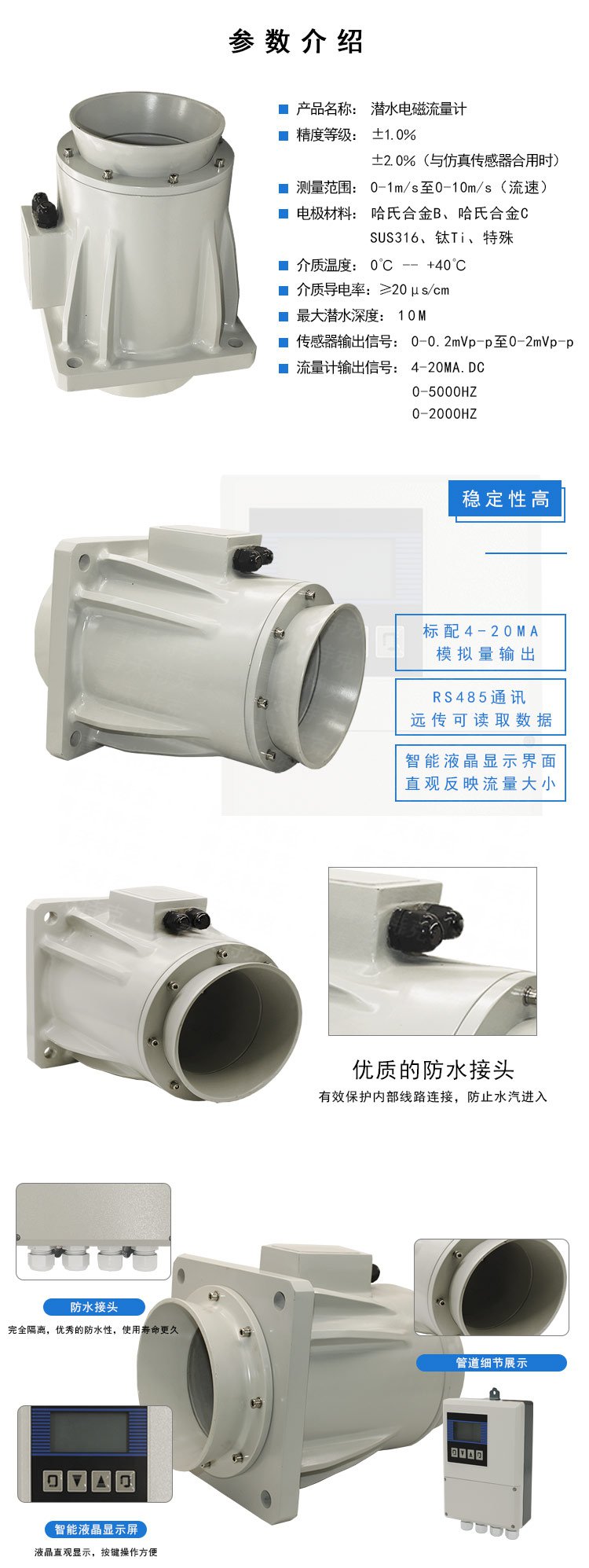

技術參數

yle="width: 750px; height: 1995px;" />

產品優點

1、潛水型電磁流量計結構簡單，無可動部件，具有很強的抗污、抗堵或抗腐蝕能力，因此可在含有懸浮物或粘結物的流體中使用；
2、潛水型電磁流量計測量覆蓋范圍廣，正常適用范圍20∶1,一般30∶1或更大；
3、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；
可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART。
4、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能。
5、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
